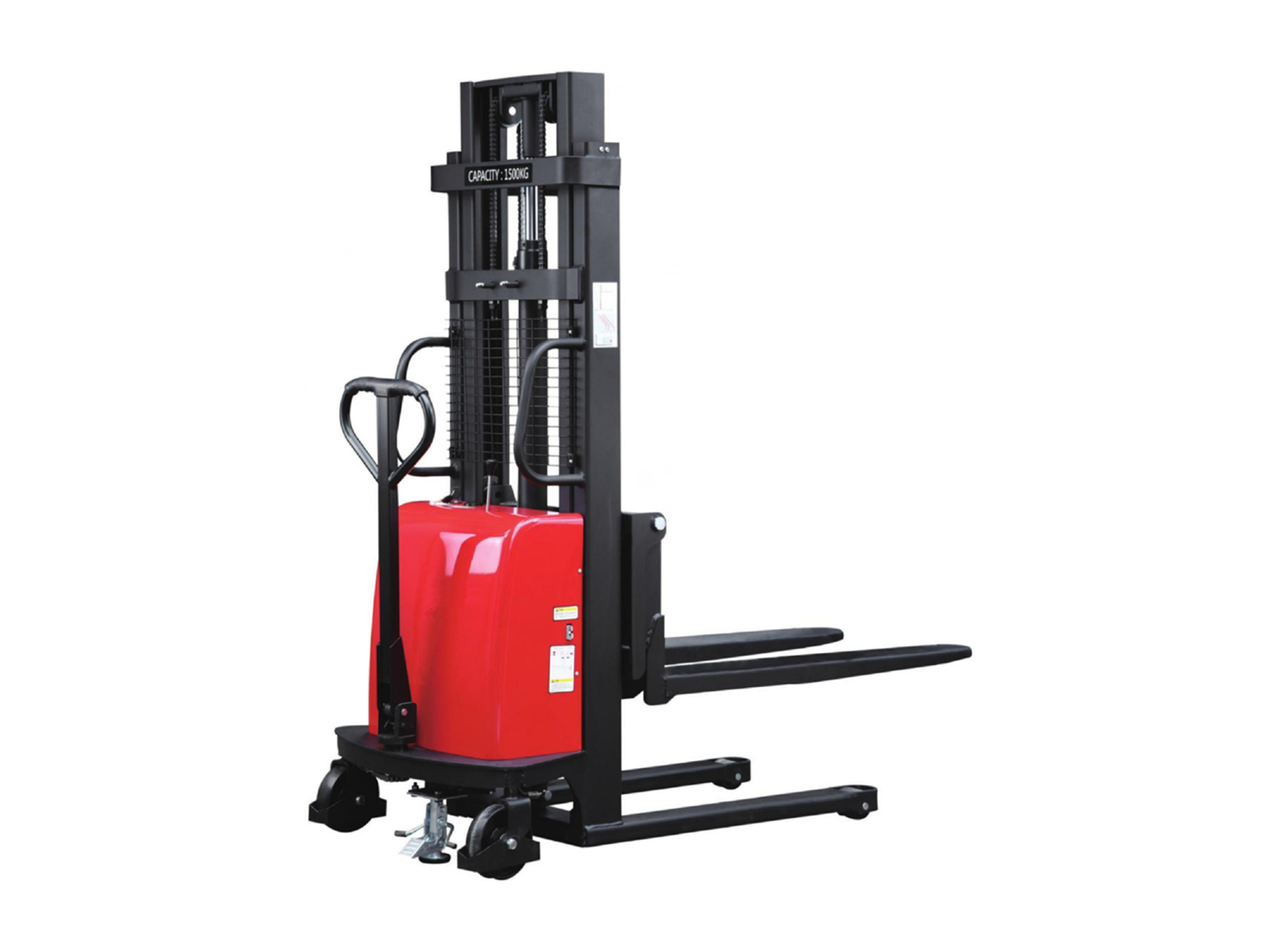

BYD-1型 半自动液压堆高车
序号 | 项目 | 单位 | 内容 | |
| 标识 | 1.1 | 型号 | SYBZ-1 | |
1.2 | 驱动方式 | 电动 | ||
1.3 | 驾驶方式（手动，步行，站驾、坐驾、拣选） | 站驾 | ||
1.4 | 额定载荷 | Q(kg) | 2500 | |
1.5 | 载荷中心距 | C(MM) | 500 | |
| 1.6 | 载荷中心距 | X(mm) | 830/880/950 | |
| 1.7 | 轮距 | Y(mm) | 1184/1234/1304 | |
重量 | 2.1 | 自重（带电瓶） | kg | 480 |
车轮/行驶装置 | 3.1 | 轮子（橡胶轮，高弹性体，气轮胎，聚氨酯轮） | - | 聚氨酯轮 |
3.2 | 轮子尺寸，前轮 | - | Φ230×75 | |
3.3 | 轮子尺寸，后轮 | - | Φ82×96 | |
| 3.4 | 附加轮（尺寸） | - | Φ100×40 | |
3.5 | 转向轮／承重轮数量 | 1/4 | ||
| 3.6 | 前轮轮距 | b₁o(mm) | 518 | |
| 3.7 | 后轮轮距 | b₁(mm) | 380/515 | |
基本尺寸 | 4.1 | 起升高度 | h₃(mm) | 120 |
4.2 | 操作手柄在驱动位置的最小/******高度 | h₁a(mm) | 740/1080 | |
4.3 | 降低时高度 | h₁3(mm) | 82 | |
| 4.4 | 总体长度 | I；(mm) | 1727/1777/1847 | |
| 4.5 | 叉面长度 | 12(mm) | 627 | |
| 4.6 | 车体宽度 | b.(mm) | 750 | |
| 4.7 | 货叉尺寸 | S/e/(mm) | 55×170×1100(1150/1220) | |
| 4.8 | 货叉外宽 | b(mm) | 550/685 | |
4.9 | 轴距中心离地间隙 | m₂(mm) | 30 | |
| 4.10 | 通道宽度，托盘800×1200（800跨货叉放置） | A(mm) | 2027/2027/2047 | |
| 4.11 | 通道宽度，托盘1000×1200（1000跨货叉放置） | As(mm) | 1927/1977/2047 | |
| 4.12 | 转弯半径 | W(mm) | 1447/1497/1567 | |
性能参数 | 5.1 | 行驶速度满载/空载 | Km/h | 4/4.5 |
5.2 | 提升速度满载/空载 | mm/s | 0.40/0.40 | |
5.3 | 下降速度满载/空载 | mm/s | 0.70/0.60 | |
| 5.4 | 爬坡能力，满载/空载 | % | 5/10 | |
| 5.5 | 行车制动器 | - | 电磁制动 | |
电气系统 | 6.1 | 驱动电机功率 | kw | 1.3 |
| 6.2 | 提升电机功率 | kw | 0.8 | |
| 6.3 | 蓄电池组电压/额定容量 | v/ah | 48/85 | |
| 6.4 | 蓄电池重量 | Kg | 100 | |
| 6.5 | 蓄电池尺寸（长×宽×高） | mm | 573×177×516 | |
7.1 | 驾驶员耳边噪音等级符合DIN12053 | dB(A) | 70 |
·大功率直流无刷驱动电机，高效、节能。
·电子转向，操控性好，转弯自动减速，安全、可靠。
·双油缸设计，整车运行平稳。
·站人踏板具有独立的避震功能，搬运作业时对操作者具有很好的保护。
·侧拉式电池，方便更换电池，连续作业
·可选配护臂
